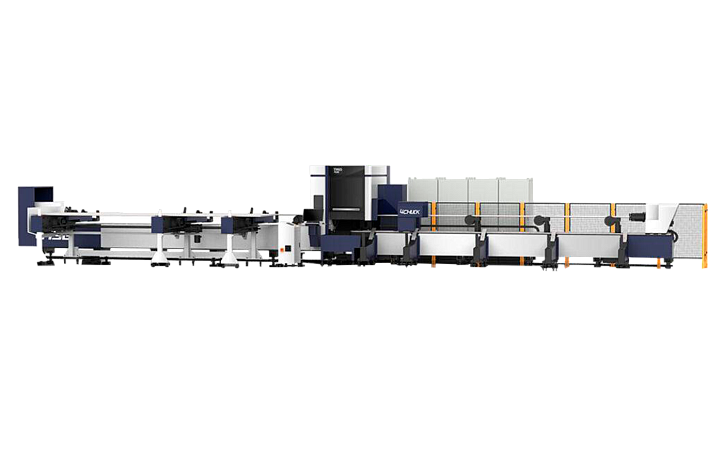

Станок для лазерной резки труб HSG TL220®

  • Технология резки с минимальным остатком
  • Интеллектуальная система резки труб с 4-ми патронами HSG-X9800
  • Резка и выгрузка цельной трубы длиной 6.5 метра
  • Программа для резки 100 видов труб
  • Диапазон резки труб: круглые диаметром от 20 до 210мм, квадратные 20*20-150*150мм
  • Мощность лазера  1,5-3кВт

hsg tl200 preim1.png

ИННОВАЦИОННАЯ ТЕХНОЛОГИЯ 4-Х ТОЧЕЧНОГО ЗАХВАТА

  • Зажим одной кнопкой, автоматическое центрирование, в 3 раза быстрее, чем электрический патрон, экономия времени на загрузку и разгрузку
  • Станок оснащен пневматическим зажимом со значительным и постоянным усилием, что гарантирует точность резки
  • Специальная опорная рама, предотвращающая провисание и деформацию трубы, а также повышающая точность резки
hsg tl200 preim2.jpg

РЕЗКА С МИНИМАЛЬНЫМ ОСТАТКОМ

  • В 4-х патронах используются разные типы зажимов и они работают последовательно, таким образом достигается безотходная резка, сокращающая затраты

hsg tl200 preim3.jpg

ОБРАБОТКА ЦЕЛЬНОЙ ТРУБЫ

  • Благодаря конструкции станка с 4-мя патронами, возможна выгрузка и обработка трубы длиной 6.5 метра целиком
preim 3 tl500.png

ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА РЕЗКИ ТРУБ С 4-МЯ ПАТРОНАМИ HSG-X9800

  • Более специализированная на резке труб система управления, на базе HSG-X9000. Встроенная база данных графиков труб не требует программирования, эффективна и экономит время
  • Высокоэффективное производство, благодаря автоматическому созданию протоколов обработки и отчетов
  • Отображение 2D-графиков и маршрутов труб специальной формы
hsg tl200 preim5.jpg

БЕЗОПАСНОЕ ЗАЩИТНОЕ ОГРАЖДЕНИЕ

  • Система учитывает безопасное расстояние и останавливается, чтобы защитить работника
r3 preim4.png

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ РАСКРОЯ SIGMATUBE

  • Автоматическая раскладка подходит как для обычных труб, так и для профильных труб и труб открытого сечения. База данных для резки около 100 видов труб, включая головки для резки квадратных труб (с наружной и внутренней нарезкой) и дугу 90 гр., тройники для круглых труб с отверстиями внутри, а также стальные уголки. Бесшовное соединение труб после резки, упрощает процесс сварки в дальнейшем
  • Разработана на базе программы SolidWorks, начинает разработку сразу после размещения чертежа
  • Программа интеллектуальной поддержки резки и оптимизация маршрута и снятия фасок


hsg tl200 preim6.png

СИСТЕМА ЗАЩИТЫ

  • Защита от столкновения: Режущая головка всегда находится на безопасном расстоянии от обрабатываемой поверхности и имеет функцию остановки при касании
  • Защита от ударов: Автоматический контроль дальности перемещения движущихся частей. Система может сообщать о неисправностях и немедленно давать команду на остановку, чтобы защитить оборудование
  • Интеллектуальная система сигнализации: Самостоятельная проверка. Главный интерфейс может отображать аварийный сигнал, уменьшая скрытые опасности и повышая эффективность поиска и устранения неисправностей оборудования.
Дмитрий Журба
Ваш персональный менеджер:
Дмитрий Журба
Руководитель отдела продаж г. Москва
+7 (499) 951-82-88
Выбрать отрасль
Модель
Лазерный труборез HSG TL220
Заказать
‹ ›
Характеристики
Мощность лазера, кВт
1,5-3
Зона обработки, мм
Φ20-Φ210, 20*20mm-150*150
Точность позиционирования по X/Y-осям
±0.03mm/m
Точность репозиционирования по X/Y осям
±0.03mm
Максимальное ускорение, G
1
Максимальная скорость перемещения, м/мин
100
Длина трубы, мм
6500
Габаритные размеры (ДхШхВ), мм
18000×3050×2550
Макс.вес загрузки пакета труб, кг
1000
