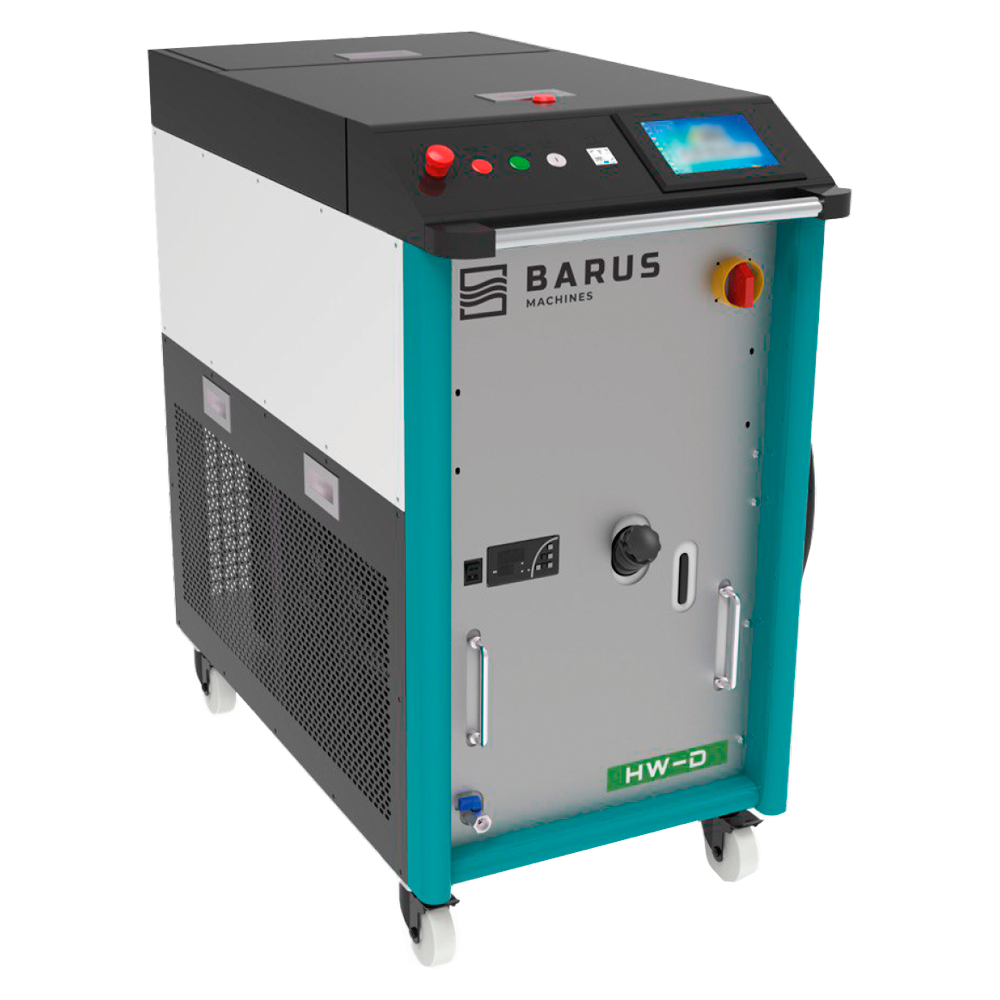

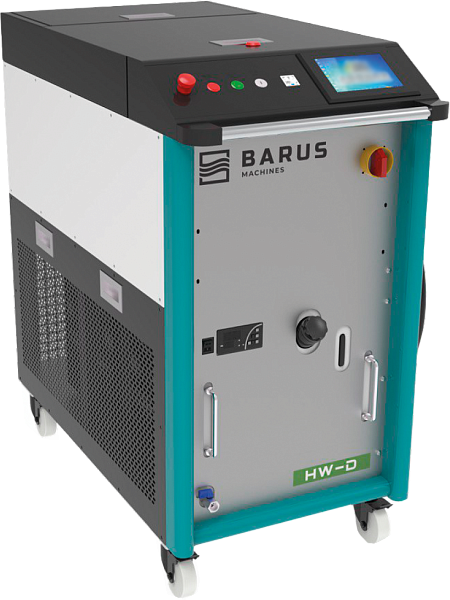

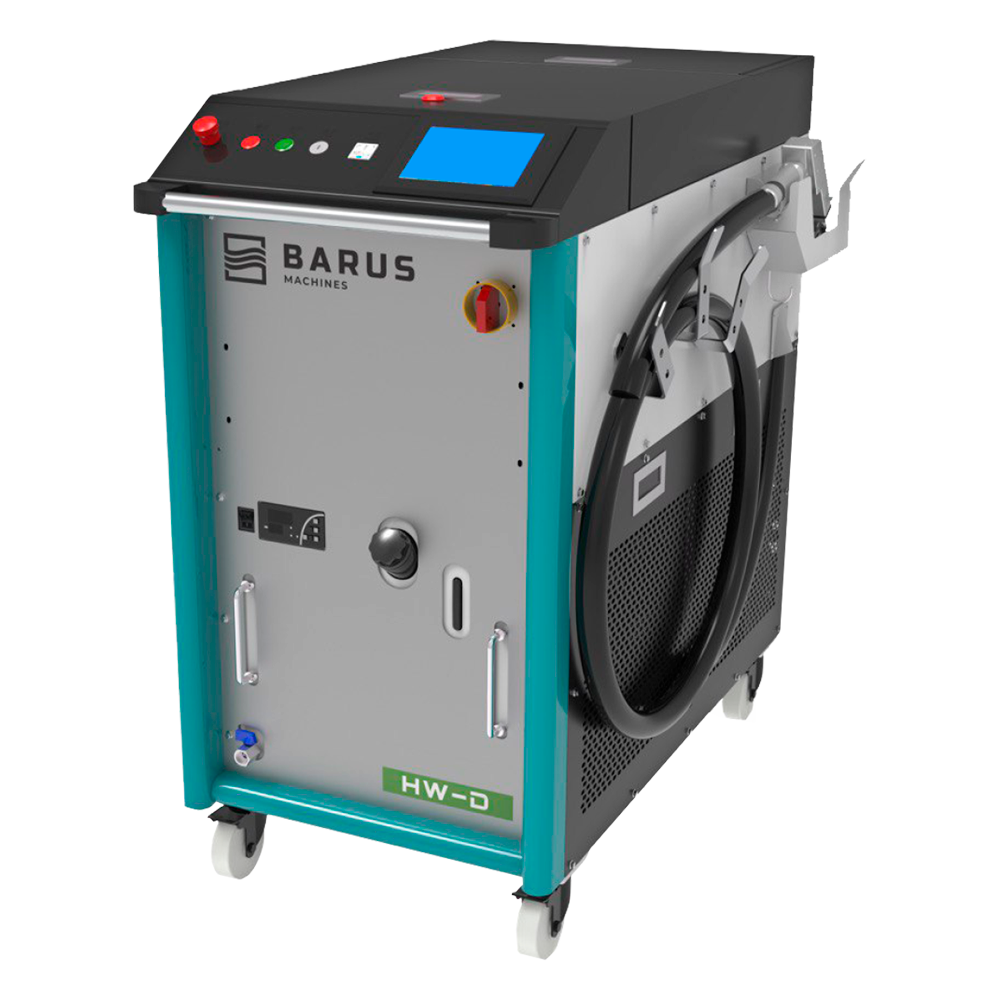

Установка ручной лазерной сварки

Преимущества:

Скорость лазерной сварки превышает в 4-е раза традиционный метод;
Сварной шов имеет меньшие размеры и не требует зачистки;
Возможность сварки неоднородных и цветных материалов;
Минимальная деформация материала, так как отсутствует перегрев околошовной зоны;
Химическая чистота сварочного процесса, так как не применяются присадки, флюсы, электроды;
Возможность сварки без присадочной проволоки;
Сварка тонколистового материала от 0.2 мм;
Простота в освоении, не нужно быть профессиональным сварщиком.
Технические параметры:

➡ Мощность: 1-1,5-2 кВт;
➡ Диаметр пятна лазерного луча: 0.1-5 мм;
➡ Режим работы: постоянный/ импульсный;
➡ Температура эксплуатации: 10-40 гр.Ц;
➡ Потребляемая мощность: 1000 Вт (6,5 кВт) / 1500 Вт (8 кВт) / 2000 Вт (11 кВт)
➡ Источник питания: Три фазы 380В / 50Гц / 60Гц
➡ Вес: 260 кг;
➡ Габаритные размеры (ДхШхВ): 1070*570*1100 мм

отличительные особенности Галерея

Высокотехнологичный аппарат ручной лазерной сварки 1-2 кВт (3в1). Применяется на современных производствах с повышенными требованиями к надежности производимых изделий: приборостроении, микроэлектронике, авиакосмической отрасли, автомобильной промышленности. С высокими требованиями к качеству поверхности шва, а также отсутствию следов после операции сварки: лифтостроение, изготовление корпусов, лицевых панелей. На предприятиях, где сварка не является основным процессом, и нет квалифицированных сварщиков, так как технология легко осваивается неподготовленным оператором. Лазерная сварка — новый перспективный метод сварки плавлением, с нагревом рабочей зоны при помощи энергии лазерного излучения.

Описание аппарата лазерной сварки:

Для достижения идеального качества сварки применяются твердотельные оптоволоконные лазерные источники, с высокой оптической плотностью излучения, отличным качеством пятна и стабильной выходной мощностью;
Все компоненты в одном корпусе: система управления, система охлаждения, источник лазерного излучения;

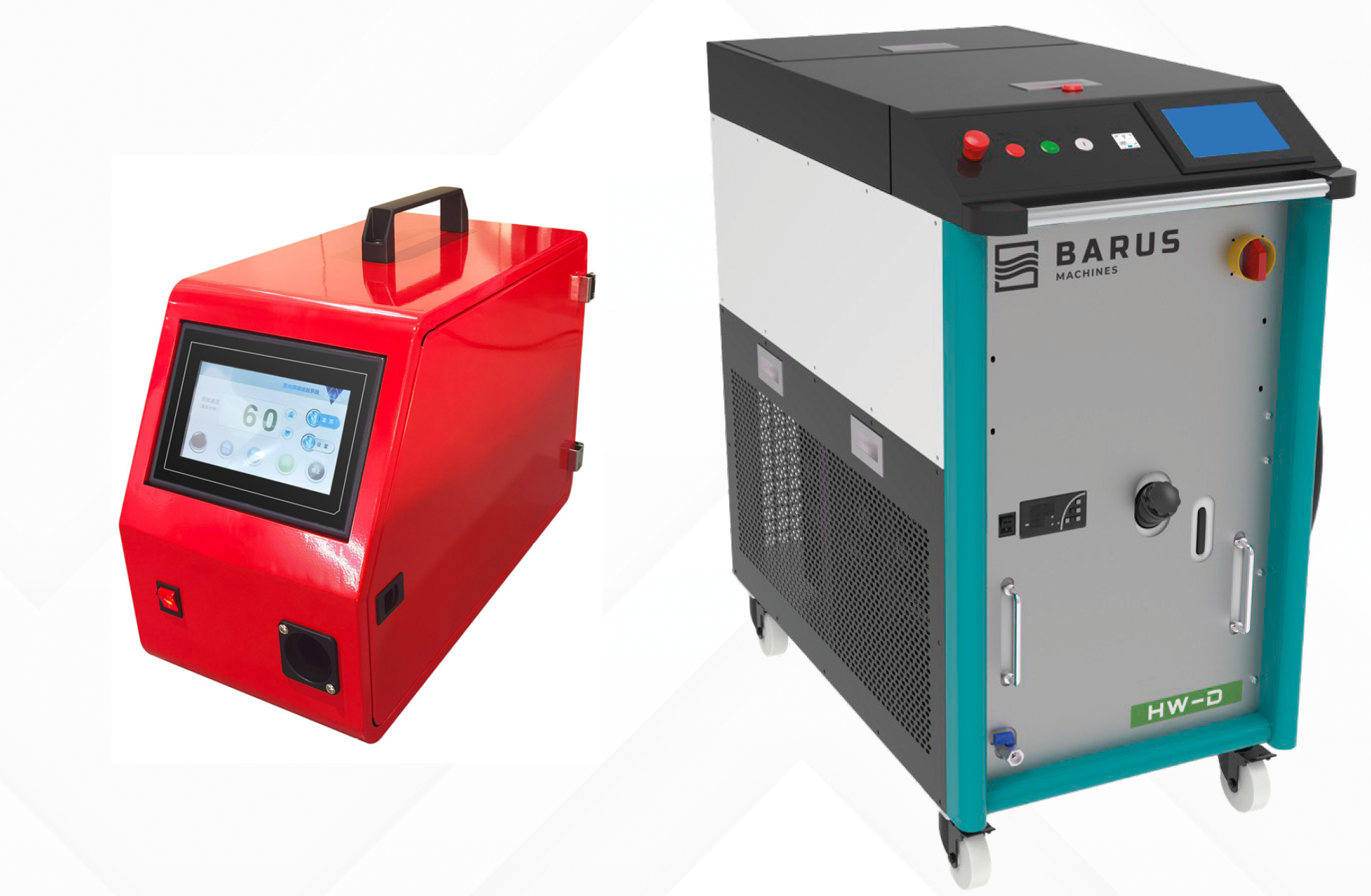

В комплекте устройство автоматической подачи присадочной проволоки диаметром 0.8, 1.0, 1.21 и 1.6 мм (по запросу 2.0, 2.5 мм);
Пистолет ручной лазерной сварки имеет эргономичный дизайн, небольшой вес, высокую степень защиты;
Контроллер лазерной сварки имеет два режима работы для лазера: импульсный и непрерывный, что позволяет добиться высокого качества сварки для разных типов металлов;
Вариативность параметров позволяет настроить режимы для достижения прочного сварного шва без перегрева материала, с высокой прочностью и чистотой поверхности, которая не требует последующей зачистки;
Низкие эксплуатационные расходы, потребляемая мощность 3-6 кВт в час в час

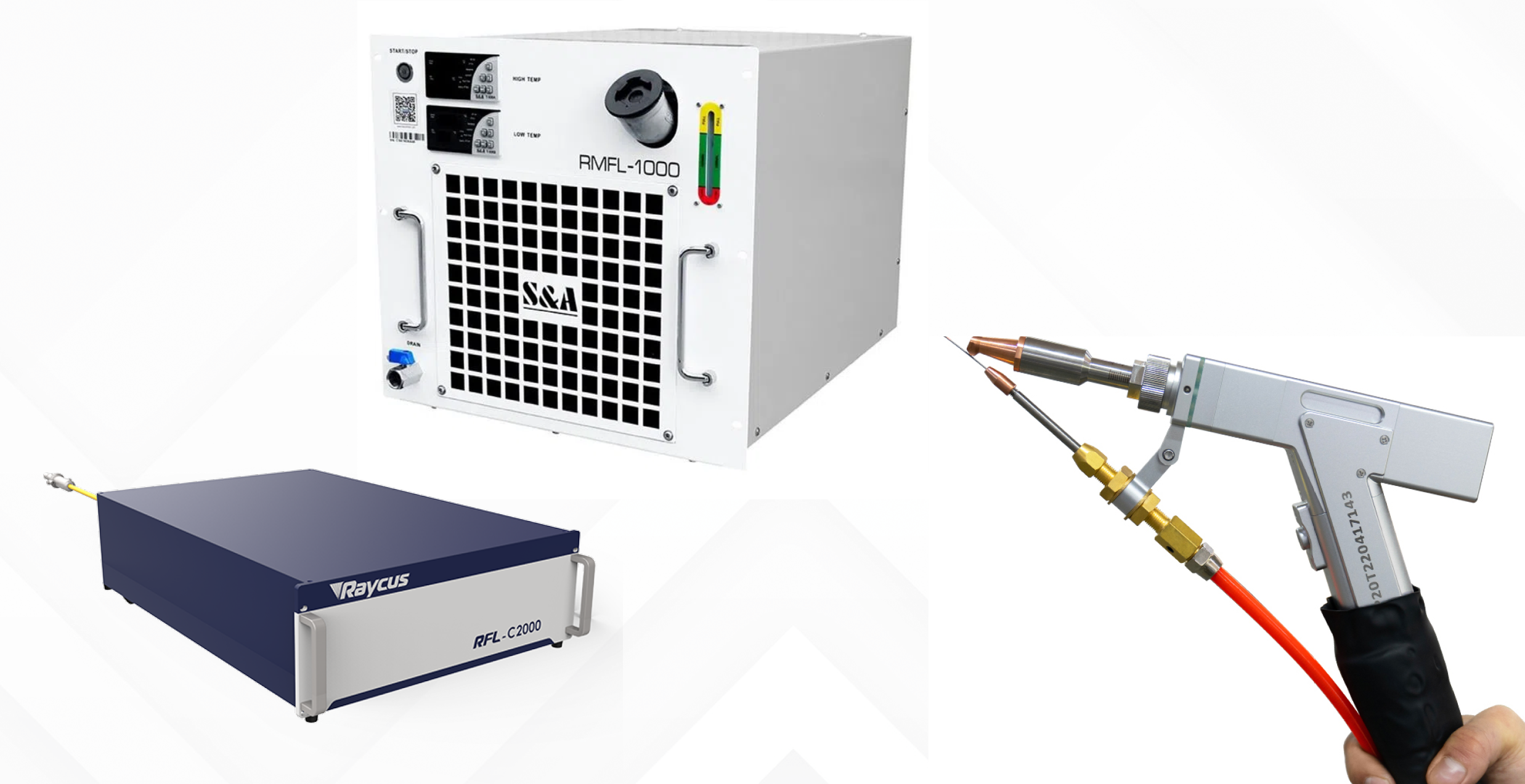

Основные компоненты:

1. Лазерный источник Raycus: Твердотельный оптоволоконный источник 1000 Вт / 1500 Вт / 2000 Вт;
2. Чиллер: 2000 Вт Промышленный чиллер (специально разработанный для лазерной сварки);
3. Головка лазерной очистки: Пистолет, ручной тип;
4. Корпус: Han’s Yueming;
5. Контроллер: Han’s Yueming

Лазерный источник

1. Мощность: 1000 Вт / 1500 Вт / 2000 Вт;
2. Тип подключения: QBH;
3. Длина оптоволокна: 10м;
4. Метод охлаждения: водой;
5. Требования к окружающей среде: Температура хранения: -20°C~60°C Влажность: <70% Рабочая температура: 10°C~35°C;
6. Потребление электроэнергии: < 1Квт / 1.5кВт / 2.5кВт;

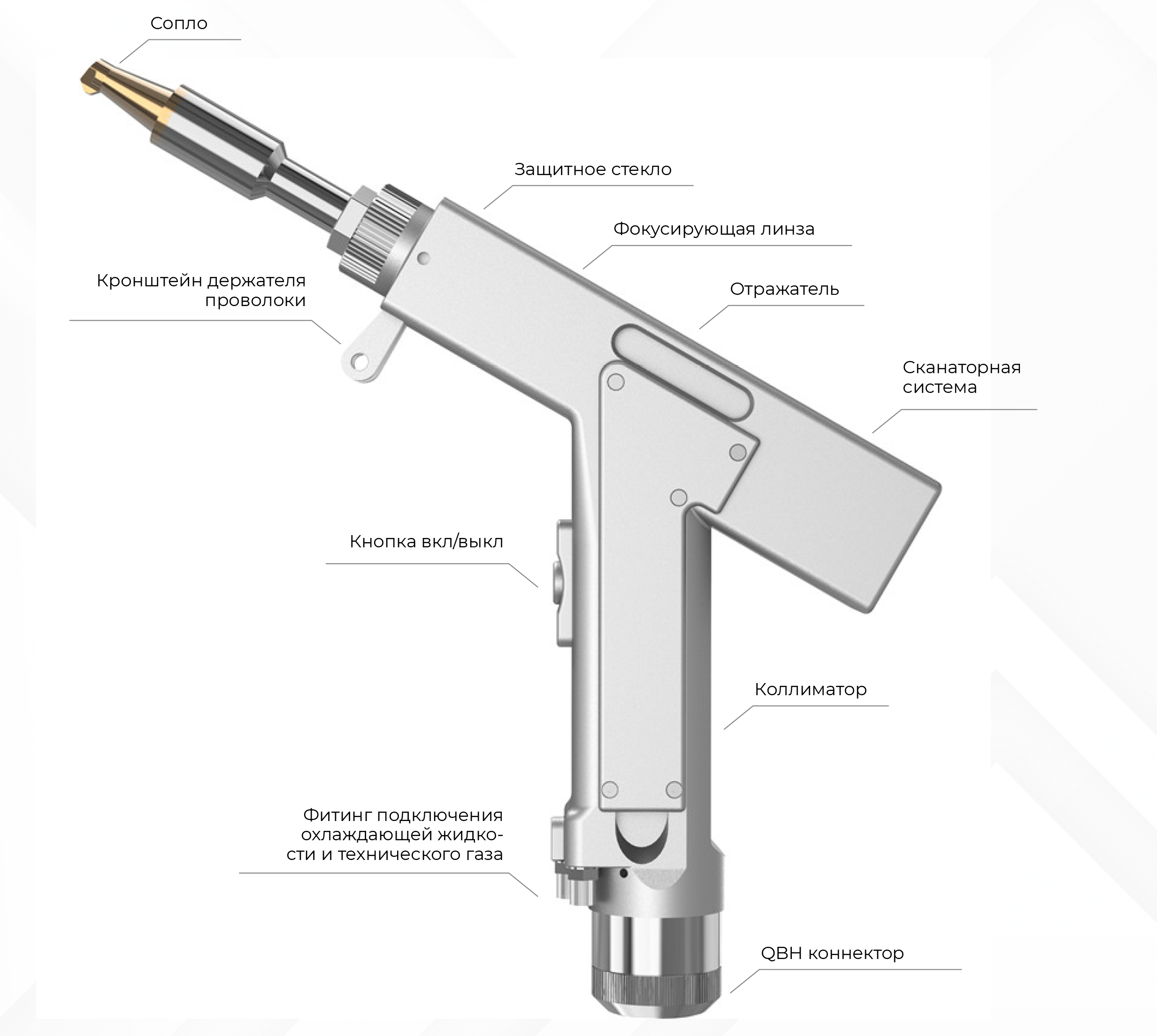

Лазерная сварочная головка

1. Электрическое питание: 220±10%V AC50/60Hz;
2. Температура окружающей среды (°C): 10~40;
3. Влажность (%): <70;
4. Метод охлаждения: водой;
5. Длина волны (nm): 1064±10;
6. Мощность лазерного источника (w): ≤2000;
7. Коллиматорная линза: D20*5, F60;
8. Фокусирующая линза: D20*4.5, F150;
9. Отражатель: 30*14 T2;
10. Защитное стекло: D18*2
11. Давление газа: 15 бар
12. Масса: 700гр.
