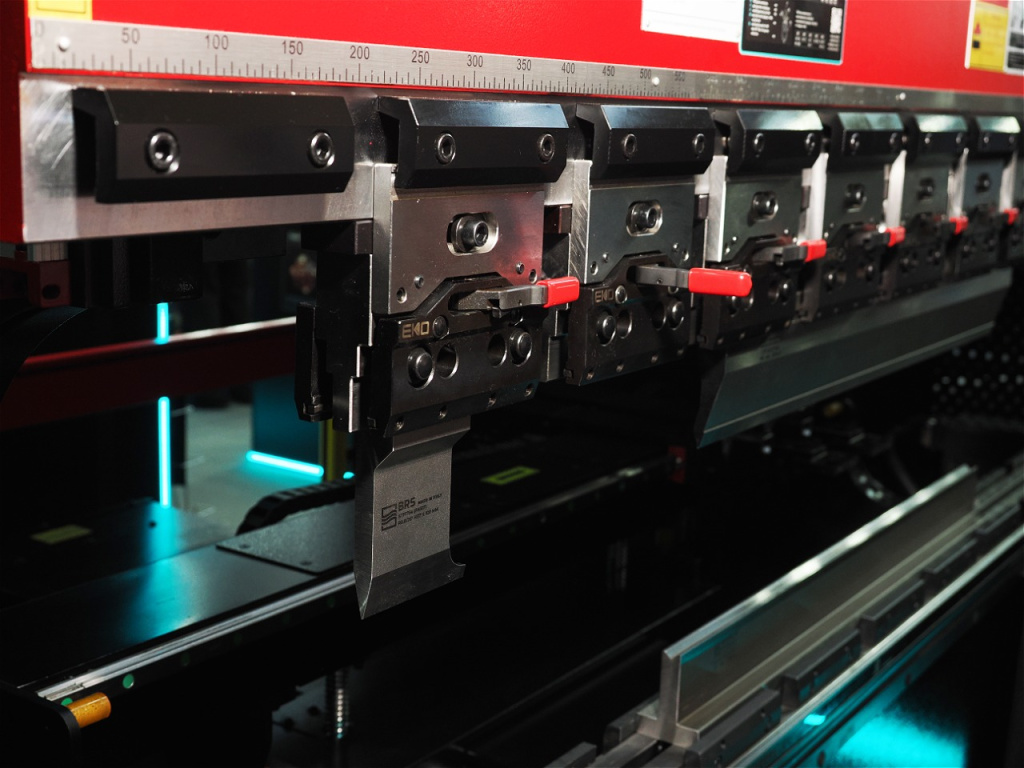

Держатель верхнего инструмента (адаптер) — это элемент технологической оснастки станка, жестко устанавливаемый на верхней балке листогибочного пресса для передачи рабочего гибочного усилия от станка к инструменту.
Почему держатель пуансона (адаптер) оказывают влияние на качество выпускаемых изделий:
-
Фиксация инструмента: держатель пуансона (адаптер) обеспечивает безопасное и абсолютно жесткое закрепление хвостовика гибочного пуансона в посадочном гнезде. Надежная фиксация исключает малейшее вертикальное или горизонтальное смещение инструмента в процессе гибки под высоким давлением. Отсутствие люфтов гарантирует стабильную повторяемость размеров от детали к детали.
-
Центровка пуансона: В процессе зажима прижимной механизм должен центрировать инструмент по вертикальной оси вдоль всей длины верхней балки листогибочного пресса. Это гарантирует, что рабочие кромки всех секций гибочного пуансона будут находиться на одной прямой вдоль линии гиба, исключая появление следов на металле на границах секций инструмента, обеспечивая точность размеров и прямолинейность получаемой полки детали.
-
Компенсация усталостной деформаций балки: качественные адаптеры позволяют компенсировать возрастные деформации и естественный износ верхней балки пресса. При длительной эксплуатации на балке может появляется «прогиб». Держатели со встроенными механизмами регулировки (клиньями или проставками) позволяют локально корректировать высоту установки инструмента, добиваясь качественной линии гиба даже на оборудовании «с историей».
Почему правильно подобранная модель держателя пуансонов (адаптеров) существенно увеличит производительность оборудования и сократит время выполнения работ.
-
Сокращение времени переналадки: держатель пуансона с возможностью фронтальной установки инструмента существенно ускоряет процесс смены оснастки. В отличие от старых систем, где гибочный пуансон необходимо задвигать в балку с торца станка, фронтальная установка позволяет заводить инструмент в посадочное место непосредственно с лицевой стороны.
-
Возможность закрепить инструмент в любой части верхней балки даже небольших сегментов инструмента, что позволяет создать несколько инструментальных станций на одной длине. Конструкция прижимного механизма обеспечивает надежное и равномерное удержание сегментов гибочного пуансона в любой части держателя. Качественный зажим исключает люфт или выпадение отдельных коротких секций, гарантируя стабильность всей рабочей линии.
-
Автоматическая центровка. Некоторые дешевые адаптеры не поддерживают такой функционал. В этом случае оператор в ручном режиме производит центровку гибочного пуансона по ручью матрицы. В то время как современные адаптеры в процессе зажима автоматически центрируют инструмент.
-
Двусторонняя установка инструмента. Опция двусторонней фиксации позволяет устанавливать гибочный пуансон как в стандартном положении (лицевой стороной к оператору), так и в реверсивном (поворот на 180 градусов). Реверсивная установка позволяет изменить геометрию рабочей зоны и избежать столкновения инструмента с уже сформированными полками детали.
Классификация по типу зажимного механизма
Держатели гибочного пуансона разделяются на три основные категории в зависимости от способа фиксации инструмента:
-
Механические держатели: Самый распространенный тип адаптеров. Фиксация осуществляется вручную. Оператор затягивает прижимную планку с помощью крепежных болтов или использует систему быстрого зажима с рычажным механизмом. Рычажные системы позволяют сократить время замены инструмента до нескольких секунд.
-
Пневматические держатели: Зажим инструмента происходит автоматически под воздействием сжатого воздуха. Воздух подается в систему держателя и воздействует на внутренние поршни адаптера, которые сдвигают фиксирующие клинья. Требует дооснащения оборудования и подключение к линии сжатого воздуха
-
Гидравлические держатели: Механизм приводится в действие гидравлической системой. Масло под высоким давлением заполняет внутренние каналы держателя, активируя зажим.
Стандарты крепления
Конструкция держателя напрямую зависит от стандарта хвостовика используемого инструмента. Наиболее распространенными являются стандарты Евро-стандарт (Promecam / Amada) и Wila / Trumpf.
Подводя итог, держатель пуансона — это ключевой элемент системы, роль которого часто недооценивают. Однако, именно он связывает станок и гибочный пуансон, напрямую влияя на точность размеров и скорость работы. Использование качественных адаптеров исключает брак и сокращает время простоя, превращая листогибочный пресс в по-настоящему эффективный инструмент.
